transformer学习记录（二）原始结构
整体结构

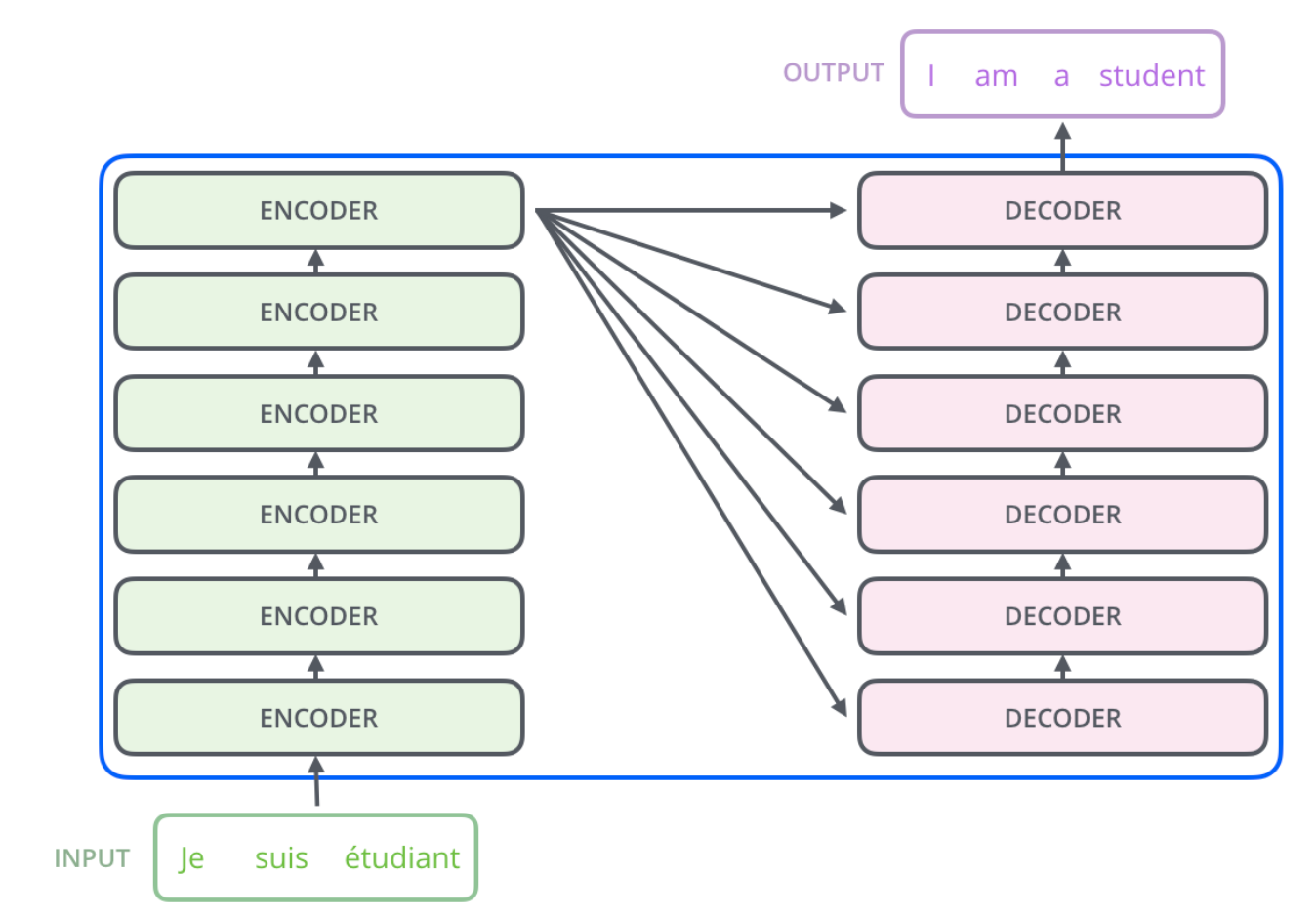

原始的transformer应用在NLP领域，输入一个句子，输出另一个句子。整个结构可以分为编码器和解码器两大模块，其中编码器模块由若干个（6）结构相同的编码器按顺序连接，而解码器也有若干个顺序连接。如下图所示
输入
通过embedding algorithm（每个单词按字典对应一个向量）可以将输入的原始句子转换为embeddings。例如，一个单词转化为512维vector，一个句子的所有embeddings组成一个list. list的长度是固定的（通常可以设为训练集中最长的句子的长度），设定某个特殊embedding作为实际的句子结束符。
encoder
最底层的encoder接收输入向量，而接下来每一个encoder把上一个encoder的输出作为输入。每一个小的encoder结构是相同的。
自注意力层

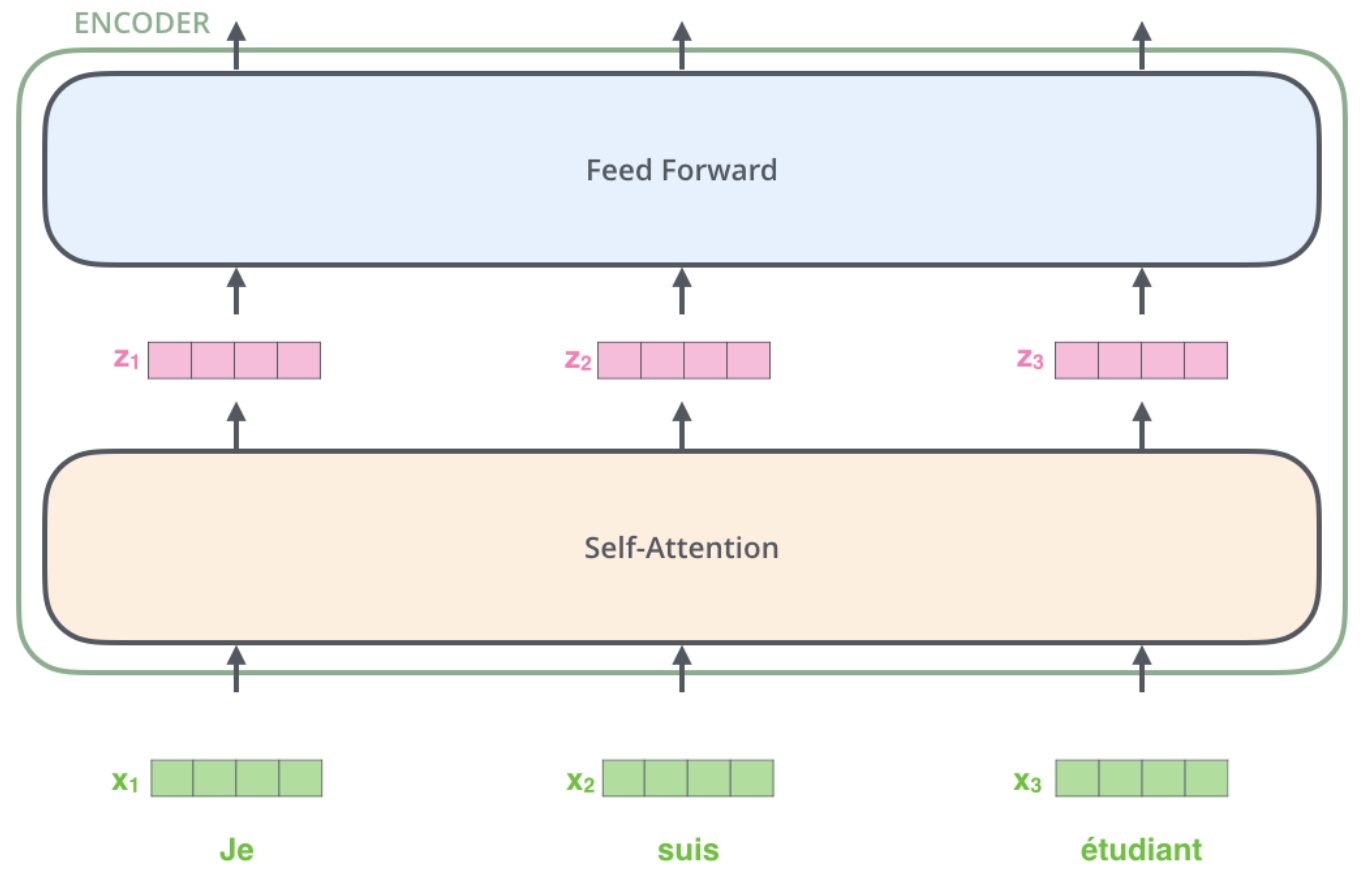

每一个小的编码器在结构上可以分为两层：自注意力和前馈层。
每个位置的单词在编码器中都流经其自己的路径。自注意力层中这些路径存在依赖关系，因为自注意力层将寻找单词之间的联系。而前馈层则没有这种依赖关系，因此前馈层可以并行运行。
从high level理解self-attention
假设我们想要翻译下面这个句子：
1 | |
it在句子里指代哪个单词呢，我们希望自注意力将其与animal联系起来。当模型处理每个单词时，自注意力层查看其它单词并用当前词和其他词的关联程度，对当前词进行编码，希望为当前位置加上上下文的线索。
从detail理解self-attention
我们首先来看怎么用vector来计算self-attention，这个过程更容易理解，再进一步看它实际是如何用矩阵实现的。
vector形式

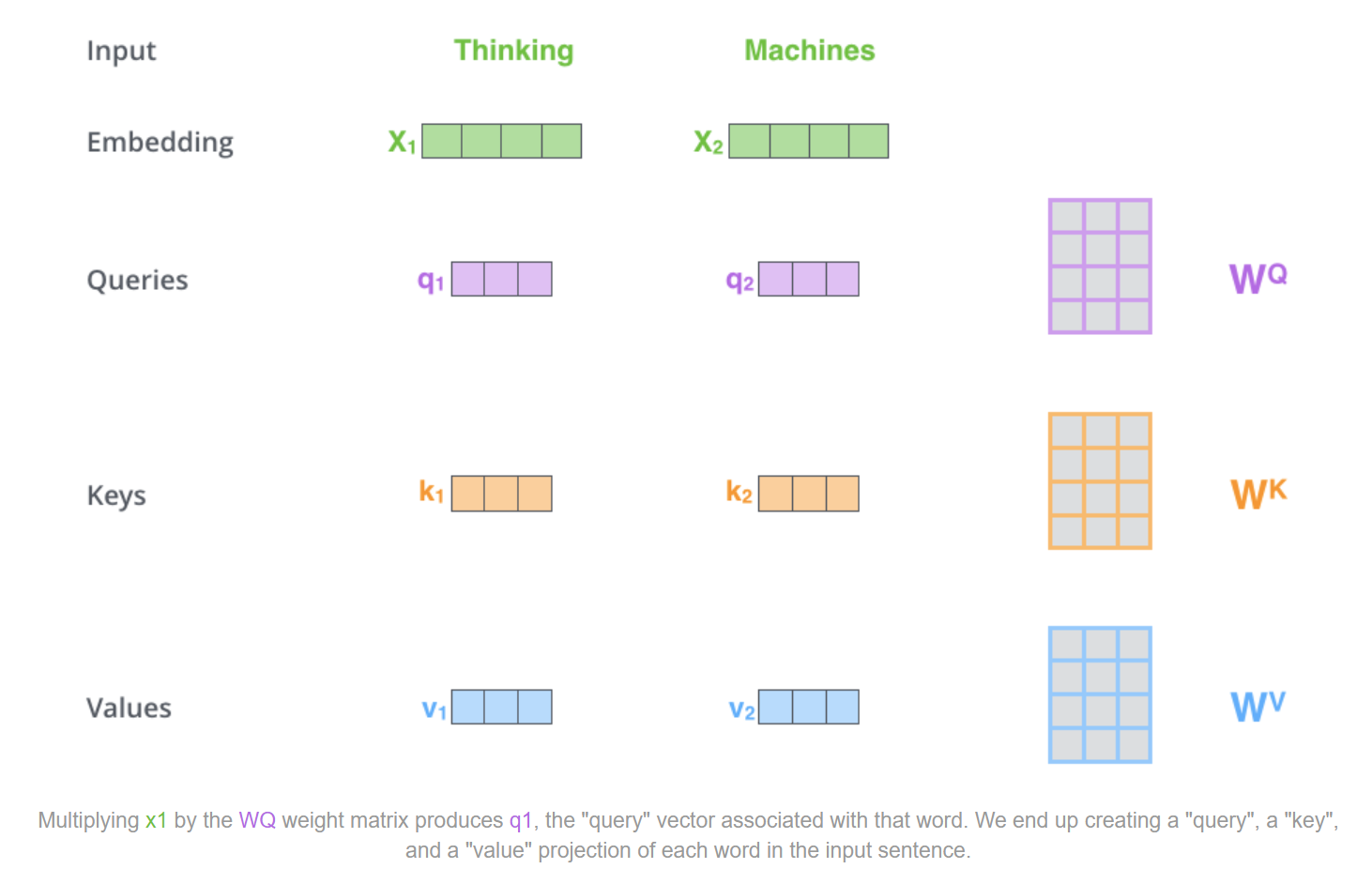

第一步：生成q,k,v
从每个输入向量生成3个向量。即对一个单词，我们生成一个query vector, key vector, value vector。 这些vector的维度通常小于输入embedding，主要是为了在多头注意力机制下保持输出维度的不变。
但是多头注意力的输出并不是拼在一起后就直接输入下一个encoder，而是还要经过一个聚合的矩阵，那这里为什么要保持维度呢？
第二步：计算注意力分数
假设我们要计算所有单词相对于thinking单词的自注意力分数（也就是所有单词与这个单词的联系），例如某个单词machine，其相对于thinking的注意力表示了我们要将多少程度的machines的含义加到thinking单词输出的编码值中。
这个分数通过对 query vector 和 key vector的点积得到，即在算thinking的注意力分数时，thinking本身的注意力是 \(q_1^T k_1\) , machines对于thinking的注意力是 \(q_1^T k_2\). 相对于是用代表单词1的query去和其他单词的 key 相乘，相似度表示了两者的联系。
第三步和第四步
先将分数除以8（key vector 维度的平方根），使得梯度更加稳定（值太大的话经过softmax 梯度趋向于0）。再经过一个softmax层，所有注意力转化为了和为1的概率值
第五步和第六步
各个注意力分数与value vector相乘。即把各个注意力乘上单词本身的值。再把所有乘完的值加起来，作为第一个单词在自注意力层一个头的输出。
整个过程可理解为：当前词的输出希望能计算一个由所有词的含义得到的加权和，那么问题就是所有词的权重怎么计算，要加权的值怎么计算。在实现中，要加权的值是由原始输入根据学习参数得到的value，权重值是由每个词自身的query去乘所有其他词的key得到，query相当于是当前词与其他词寻找联系的信息，key相当于是当前词能提供给其他词的信息。
矩阵形式
在实际的实现中，这些计算是通过矩阵来做的。所有的输入单词组成一个矩阵X(n x m), n是单词个数，m是每个单词的embedding维度。
第一步
X乘上三个系数矩阵（权重由训练进行优化）得到Q,K,V矩阵，如下图所示
第二步

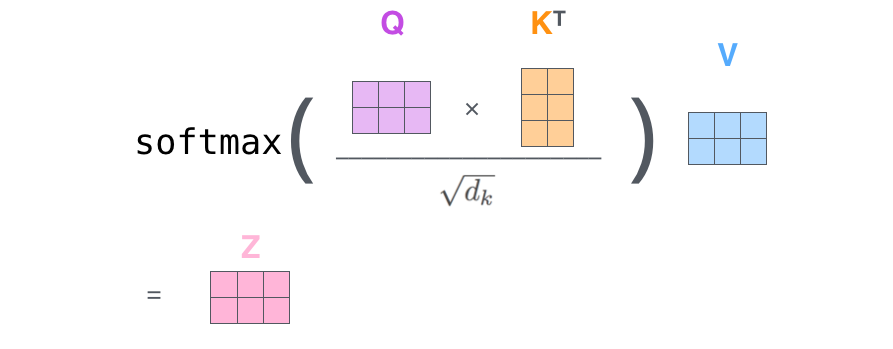

最终输出可由Q,K,V计算得到：
\[Z=softmax(\frac{QK^T}{\sqrt{d_k}})V\]
多头注意力机制
多头注意力机制是指上述这样的Q,K,V计算了多次（由不同的权重矩阵生成新的Q,K,V），产生多个输出Z,拼在一起组成了下一个encoder的输入。
这样做的好处是：
- 它扩展了模型的能力，使其能关注不同的位置（可以理解为每个头的一个输出代表了输出位置的一个单词）
- 它使得注意力层有了多个表示子空间（每组随机初始化的Q，K，V能学习到一个不同的表示子空间），增强了模型的表达能力
用实际例子来说明：
1 | |
在对it进行编码时，训练得到的多头注意力的一个头会最关注animal，其他头更关注tired，因此最终模型对it的表示是animal，tired表示的综合。

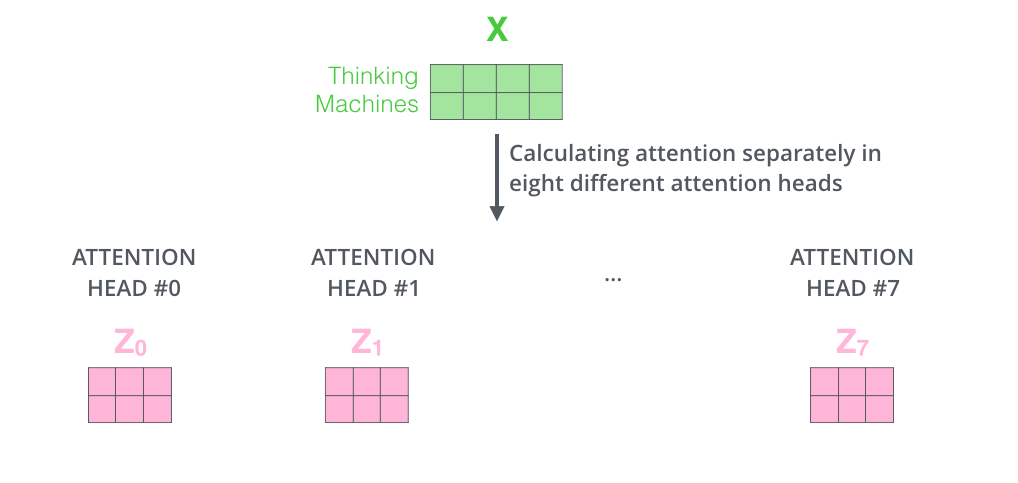

经过多头注意力机制，我们得到了多个矩阵Z：

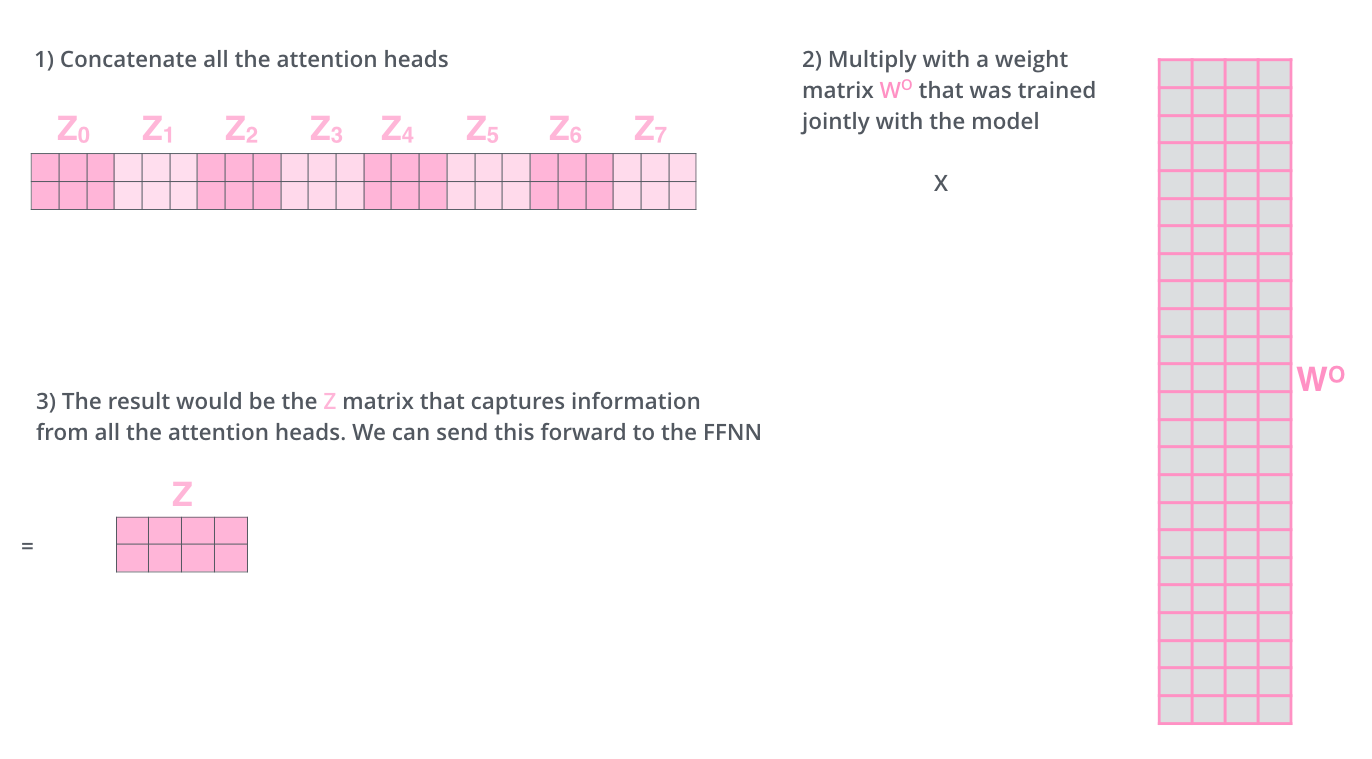

为了把这个多个输出拼在一起，我们先将其直接拼接，再乘以一个权重矩阵W来聚合所有Z的信息：
残差
另外在实现上的一个细节是，自注意力和FFN层都连接了一个残差层。残差层使得网络只需拟合增量，而不需要拟合恒等映射，使得模型更能拟合到正确的表达。
LayerNorm

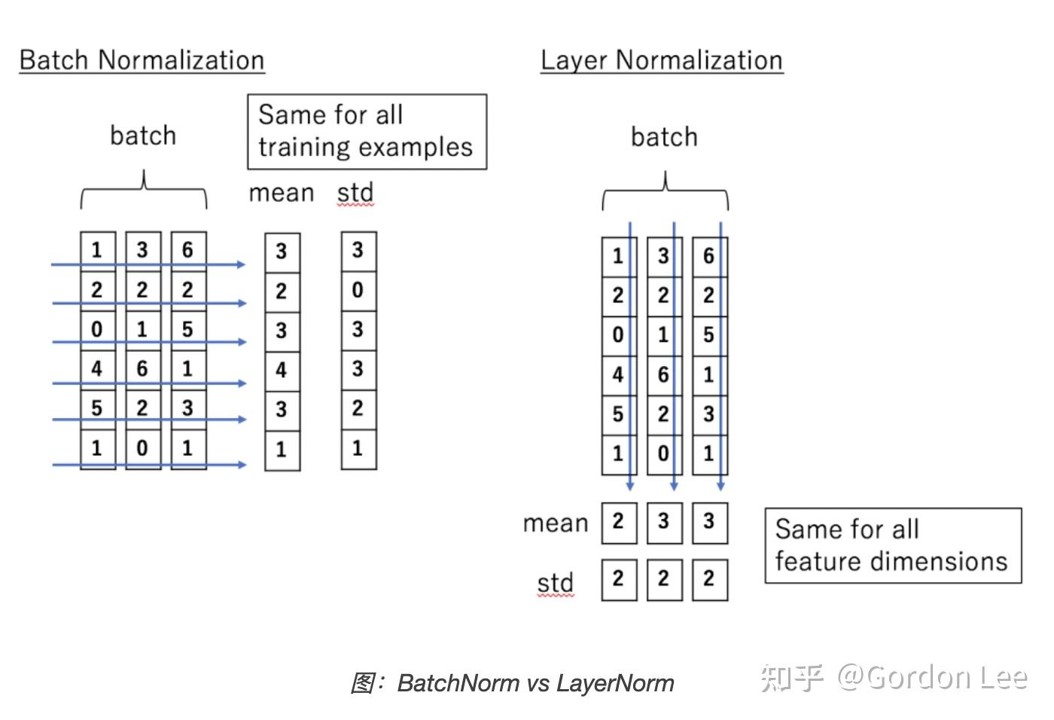

在经过残差连接后，再经过残差连接对特征做归一化。LayerNorm对每个样本内部做归一化，下图展示了LayerNorm 和 BatchNorm 归一化的维度的差别：
BatchNorm和LayerNorm的比较，transformer中使用LayerNorm的原因（参考https://zhuanlan.zhihu.com/p/492803886，但仍然没有太理解）
Feed Forward Network
对自注意力的输出进行多个线性连接和非线性激活函数，相对于对每个位置的向量进行非线性变换，从而提高模型的表达能力。
positional encoding
在前面描述的注意力机制中，我们用q,k,v能够为当前单词添加其他各个单词的信息，但这里却忽略了单词之间的距离，没有用上句子中各个单词的顺序信息，而这对于理解语义来说也是非常重要的。
为了表示sequence的顺序，transformer加入了一个positional encoding。
这些向量遵循一种特定模式，有助于确定每个单词的位置。在计算注意力期间，这些值在embedding中点积可以提供有意义的距离。

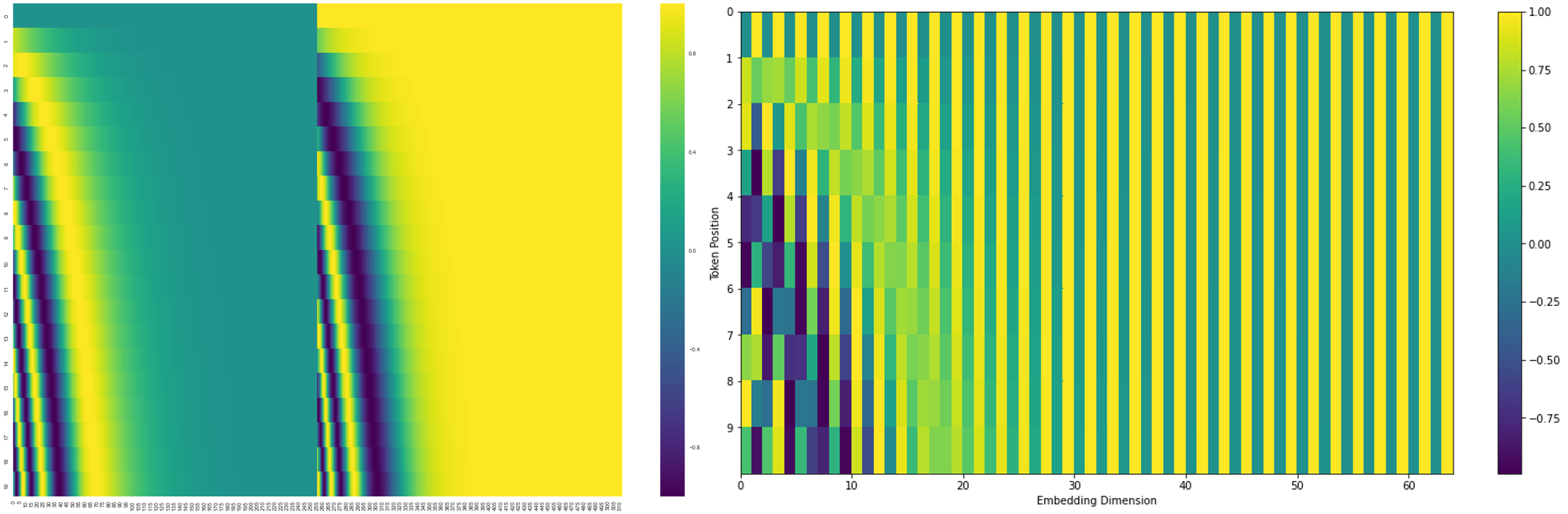

将positional encoding 可视化：
左图是Tenso2Tensor中的实现：横坐标为embedding的维度512，纵坐标为词的顺序，可以看到分成了两块区域，左半边是用sine函数生成的，右半边是用cosine函数生成的。右图是原始论文中的，把cosine sine两个信号穿插在一起。
decoder
encoder和decoder的连接方式如下图所示：
可以看到一个decoder内部包含两个注意力层。第一个是对decoder输入的自注意力，第二个使用了从encoder编码向量中得到的K,V矩阵。
decoder中的自注意力层的操作和encoder中有些许不同。自注意力层只被允许考虑之前位置的输出，这通过将未来的位置加上mask(将值设为 －Inf) 实现。
encoder的输出通过权重矩阵转化为了一些注意力向量K和V。这些向量在每个decoder的 encoder-decoder attention层中使用（即此时的Q来自decoder的上一层输出，K,V来自encoder的输出）， 帮助decoder关注输入sequence中合适的位置。
每一步，decoder得到一个输出，这个输出会再次输入最底层的decoder得到一个新的输出，一直这样循环进行直到特殊标志输出。每一步的输出在输入decoder前也会加入位置编码 （decoder的第一个输入是设置的某个起始符，知道输出终止符时结束）
最后的线性层和softmax层
decoder 输出的一个向量，通过一个全连接层，转化为一个大的多的向量叫做逻辑向量 logits vector （它的长度是模型的词汇量的大小），这个向量的每个单元对应一个单词，单元的值代表这个单词的分数概率。 softmax层将所有分数转化到0－1 分数最高的单元对应的单词作为这个时刻的输出。
参考资料
[1] https://jalammar.github.io/illustrated-transformer/
