pyside6使用问题记录（一）

近期在做的任务要把交通路网结构用PySide6可视化，并添加一些选择车道，拖拽车辆之类的交互操作。以下是在应用过程中出现的一些问题和解决方案。

问题1：qgraphicsview画polyline

由于希望界面上的部件都可以交互（点击，拖拽），因此我尝试在QGrahicsView类里画，但发现QGraphicsScene没有可直接调用的画polyline的函数，可行的方法是先画出QPainterPath，再用QGraphicsPath。如下面的程序，drawPolyline函数可输入2D points, color, width，画出这些点的折线段。

class MainWidget(QtWidgets.QGraphicsView)
{
    def __init__(self):
        super().__init__()
        self.initUI()
        self.scaleFactor = 1
        self.resize(800, 800)

        self.scene_map = QtWidgets.QGraphicsScene()
        self.scene_map.setSceneRect(0, 0, 700, 700)
        self.scene_map.setBackgroundBrush(Qt.white)
        self.setScene(self.scene_map)

    def drawPolyline(self, points:list[tuple], color:QtGui.QColor, width:int = 1.0):
        points = [QPointF(x,y) for x,y in points]
        path = QtGui.QPainterPath()
        polygon = QtGui.QPolygonF(points)
        path.addPolygon(polygon)

        pen = QtGui.QPen(color)
        pen.setWidth(width)
        new_item = QtWidgets.QGraphicsPathItem(path, None)
        new_item.setPath(path)
        new_item.setPen(pen)
        self.scene_map.addItem(new_item)

}

问题2：画出来的polyline不够平滑，有锯齿

用上述方式画出的图如下图左图所示：斜线会有锯齿，只有完全水平或竖直或45度的线才是粗细均匀的。

为了平滑线段，可以给QGraphicsview设置渲染的参数setRenderHint为antialiasing（抗锯齿）。在__init__函数里加入下面一行：

self.setRenderHint(QtGui.QPainter.Antialiasing, True)

得到的结果如上面右图所示，可以看到没有锯齿了。

问题3：拖拽时view无法超过scene的大小

设置滚轮放大缩小功能需要重写wheelEvent函数，如下：

def wheelEvent(self, event: QtGui.QWheelEvent) -> None:
    if len(self.scene().items()) == 0:
        return

    curPoint = event.position()
    scenePos = self.mapToScene(QPoint(curPoint.x(), curPoint.y()))

    viewWidth = self.viewport().width()
    viewHeight = self.viewport().height()

    hScale = curPoint.x() / viewWidth
    vScale = curPoint.y() / viewHeight

    wheelDeltaValue = event.angleDelta().y()
    self.scaleFactor = self.transform().m11()
    if (self.scaleFactor < 0.05 and wheelDeltaValue<0) or (self.scaleFactor>50 and wheelDeltaValue>0):
        return

    if wheelDeltaValue > 0:
        self.scale(1.1, 1.1)
    else:
        self.scale(1.0/1.1, 1.0/1.1)

    viewPoint = self.transform().map(scenePos)
    self.horizontalScrollBar().setValue(int(viewPoint.x() - viewWidth * hScale ))
    self.verticalScrollBar().setValue(int(viewPoint.y() - viewHeight * vScale ))

    self.update()

设置鼠标拖拽功能只需要给QGraphicsView设置setDragMode，在window类初始化时加入

self.setDragMode(QtWidgets.QGraphicsView.ScrollHandDrag)

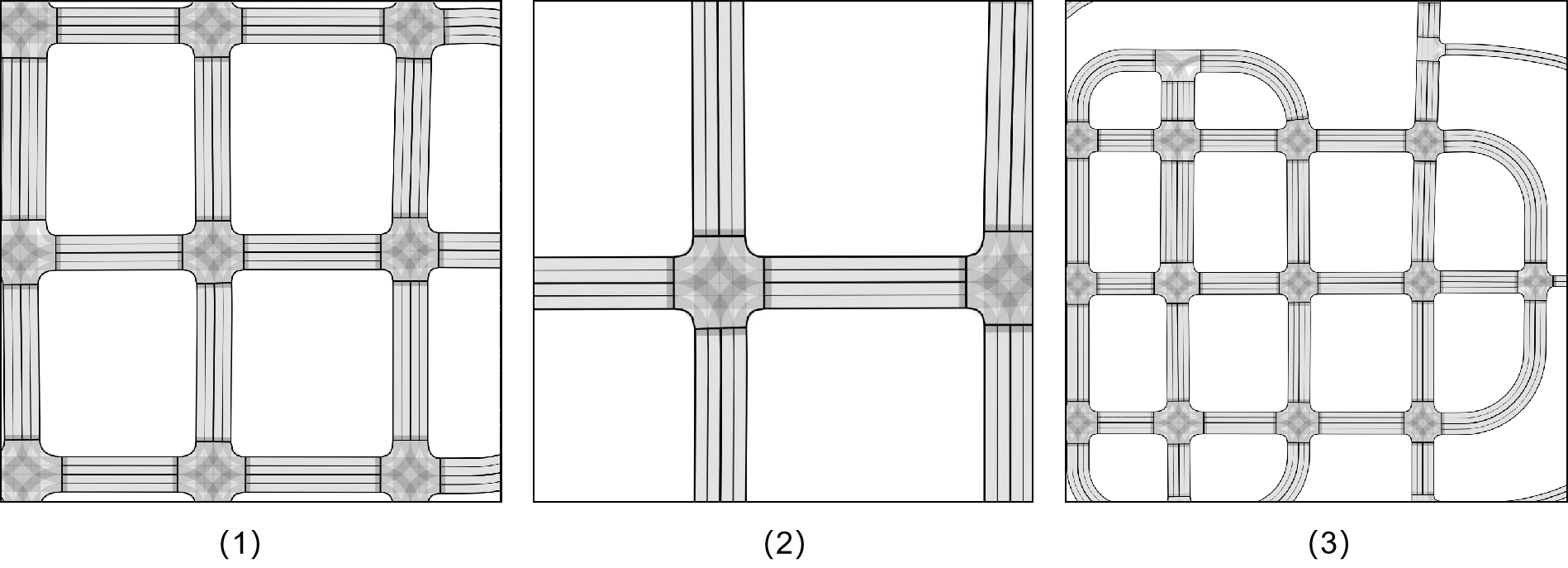

但在显示底图时由于图比较大，我并不想一开始显示全部，而只是显示一部分，如下图（1）。此时我的拖拽功能只在相比原始scene放大时才有用（在图（2）时可以拖拽）。当地图缩小后尽管还未显示地图全貌，但无法拖动（图（3）无法拖动）。

参考这个回答：https://stackoverflow.com/questions/55007339/allow-qgraphicsview-to-move-outside-scene

一个简单粗暴的解决方法是给scene设置足够大的初始大小。在我的例子中我将大小改为：

self.scene_map.setSceneRect(0, 0, 2000, 2000)

这样就可以在上图（3）仍然可以拖动。不过修改scene_map的大小后要注意原本点的位置的按照scene_map的大小改变。由于QGraphicsScene默认是中心和QGraphicsView对齐的，如scene_map大小设为(2000,2000)，那么此时scene中心点的坐标(1000,1000)会显示在view的中心。
